Test Rampe Caledonian : Le sluice léger ultime pour orpailler

La rampe Caledonian est un sluice en ABS ultra-léger de 800g sans tapis. Elle excelle sur l’or fin grâce à sa conception Venturi et ses vortex intégrés. Simple à nettoyer, elle demande un débit d’eau précis pour un rendement optimal.

La rampe Caledonian est une solution légère et redoutablement efficace pour l’orpaillage, se distinguant par sa capacité à capturer l’or fin grâce à une maitrise avancée de la mécanique des fluides sans nécessiter de tapis. Cette rampe de lavage en plastique ABS offre une alternative fiable aux sluices traditionnels en aluminium, permettant un rendement optimal par l’exploitation combinée de l’effet Venturi et des vortex. Sa conception en sablier et ses riffles intégrés éliminent les étapes fastidieuses de montage et démontage, offrant à l’orpailleur la possibilité de se concentrer exclusivement à l’extraction.

La conception en ABS allège le matériel tout en assurant sa robustesse

Le créateur de ce matériel, Léon, a initialement conçu ces rampes en fibre de verre pour une production confidentielle dans les pays nordiques. La forte demande a rapidement imposé une transition vers le plastique ABS. Ce choix industriel permet de produire de grandes quantités à un coût maitrisé tout en conservant les propriétés mécaniques nécessaires à une utilisation intensive en rivière. L’ABS offre une résistance aux chocs supérieure à celle des plastiques standards, ce qui s’avère indispensable lorsque le matériel heurte les rochers emportés par le courant.

L’atout majeur de la Caledonian réside dans son poids plume. La version “Classic” de 76 cm ne pèse que 800 grammes. Une rampe équivalente en aluminium affiche généralement un poids avoisinant les 3 kg sur la balance. Cette différence modifie radicalement la logistique de l’orpaillage. Le prospecteur peut marcher plus longtemps et accéder à des zones reculées sans subir la fatigue liée au transport d’un équipement lourd.

La structure du corps de la rampe bénéficie d’une épaisseur de 2 mm. Cette dimension confère une souplesse calculée au matériel. Le corps se plie légèrement sous la contrainte sans rompre ni subir de déformation permanente. Cette résilience assure une longue durée de vie au produit, même lors de manipulations brusques ou de calages difficiles entre des blocs rocheux instables.

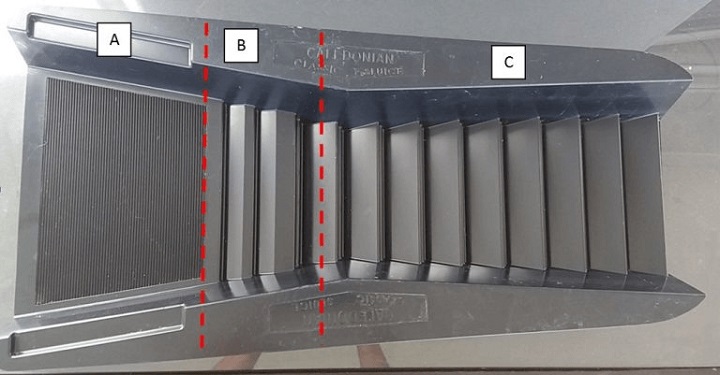

Ce sluice box existe en deux dimensions pour s’adapter aux besoins du terrain. Le modèle “Classic” mesure 76 cm, tandis que la version “Super” atteint 100 cm. Les deux modèles partagent la même architecture et les mêmes principes de fonctionnement. Leur disponibilité en France permet désormais aux chercheurs d’or locaux d’accéder à cette technologie nordique éprouvée.

L’absence de tapis classe la Caledonian dans la famille des sluices stream

La Caledonian appartient à la catégorie spécifique des rampes de courant, ou “Sluice Stream”. Sa particularité visuelle saute aux yeux : elle ne possède aucun tapis amovible, ni moquette, ni métal déployé. Le fond de la rampe intègre directement les pièges à or dans la masse. Cette conception monobloc supprime totalement les opérations de démontage et de remontage souvent fastidieuses au bord de l’eau.

Le nettoyage s’en trouve grandement facilité. L’orpailleur n’a plus besoin de retirer des cadres métalliques ou de secouer des tapis gorgés de sédiments. Le corps de la rampe se rince d’un seul bloc. Le gain de temps sur le terrain est considérable et permet de consacrer davantage de minutes au lavage du gravier plutôt qu’à la maintenance du matériel.

La forme en sablier n’est pas un choix esthétique mais une exigence technique. Ce rétrécissement central joue un rôle moteur dans la dynamique de l’eau. Il canalise le flux et modifie sa vélocité à des endroits stratégiques. Cette géométrie particulière remplace les artifices mécaniques habituels pour trier les matériaux selon leur densité.

L’effet Venturi génère une dépression favorable au dépôt de l’or

La physique des fluides régit le fonctionnement de ce matériel. L’or possède une masse volumique très élevée de 19,3 kg/dm3 . Il se déplace lentement lors des crues et cherche systématiquement à se loger dans les zones de basse pression. La rampe exploite cette propriété naturelle grâce à l’effet Venturi.

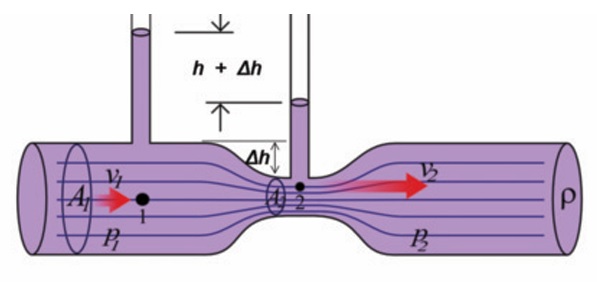

Le principe de Venturi stipule que si le débit d’un fluide reste constant alors que le diamètre du conduit diminue, la vitesse du fluide doit nécessairement augmenter. Cette accélération de l’eau dans la partie rétrécie de la rampe (l’entonnoir) s’accompagne d’une chute de pression. L’augmentation de l’énergie cinétique se traduit par une diminution de l’énergie élastique.

La zone la plus étroite du sablier correspond à l’endroit où le courant est le plus rapide. C’est paradoxalement ici que se crée une forte dépression. L’or, entraîné par sa densité, profite de cette dépression pour se plaquer au fond de la rampe. Contrairement aux matériaux légers qui restent en suspension dans le flux rapide, les particules lourdes sont aspirées vers le fond par cette baisse de pression.

Le rétrécissement de la section provoque également une montée du niveau de l’eau à l’intérieur du canal. La masse d’eau en mouvement accentue l’effet de dépression sur le fond. Ces forces combinées créent un environnement idéal pour “trier” les éléments selon leur poids spécifique dès leur entrée dans la zone active.

Les vortex créent un courant cyclonique derrière chaque obstacle

Le second principe physique à l’œuvre est la génération de vortex. Un vortex est un tourbillon qui se forme naturellement derrière un obstacle placé dans un courant. L’eau chute brutalement derrière le relief (le riffle) dans une zone de vide relative. Ce mouvement engendre un tourbillon cyclique horizontal.

Ce rouleau d’eau fonctionne comme une centrifugeuse inversée. Le courant cyclonique piège les particules lourdes à la base de l’obstacle, juste derrière la paroi du riffle. Le mouvement rotatif maintient l’or au fond, à l’abri du courant principal qui balaie la surface.

Les particules légères, comme le sable ou les graviers de faible densité, ne parviennent pas à percer ce bouclier hydraulique. Elles sont éjectées du piège par la force centrifuge du tourbillon et emportées vers la sortie par le flux principal. Ce système de tri automatique fonctionne en continu tant que le courant alimente la rampe.

La puissance du vortex dépend de la vitesse de l’eau et de la forme de l’obstacle. La Caledonian optimise ces paramètres pour que le tourbillon soit assez puissant pour éjecter les stériles, mais assez doux pour ne pas remousser les fines paillettes d’or. C’est cet équilibre précaire qui garantit la performance du lavage.

Le tapis strié en V offre une lecture immédiate de la présence d’or dans les graviers

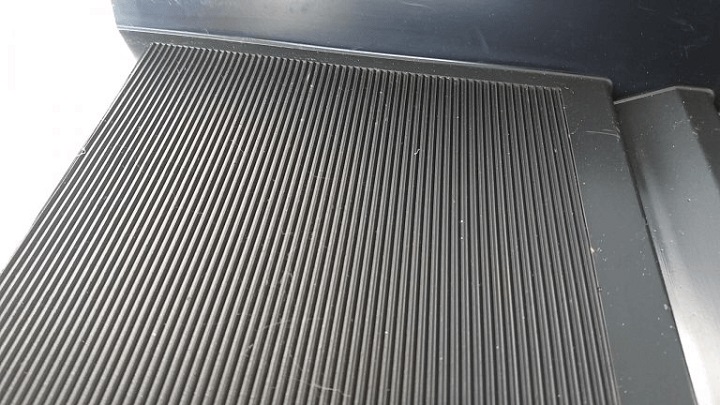

Le début de la rampe comporte une zone moulée imitant un tapis en caoutchouc strié en V. Située au niveau du flare (l’entonnoir d’entrée), cette section ne sert pas à capturer définitivement l’or. Son rôle est informatif. Elle permet à l’utilisateur de vérifier instantanément la présence de métal jaune dans la pelletée qu’il vient de verser.

Les stries agissent comme de minuscules pièges temporaires. L’or, étant très dense, descend immédiatement au plus bas de la rampe lors du débourbage. Il migre vers le fond des stries. Sa couleur jaune contraste avec le fond noir de l’ABS, rendant les paillettes très visibles.

Cette zone sert aussi de zone de chargement. Le courant y accélère progressivement. Le débourbage des matériaux commence ici : les argiles se délient et les graviers roulent vers l’aval. L’orpailleur peut ainsi ajuster sa zone de prélèvement en fonction de ce qu’il observe dans ces premières stries.

Si de l’or reste bloqué dans ces stries, c’est un excellent signe. Cela signifie que la concentration est bonne ou que le grain d’or est particulièrement gros. Cependant, la vocation de ces particules est de finir leur course dans les pièges principaux situés plus bas.

Les riffles en marmite imitent les cavités naturelles du bedrock

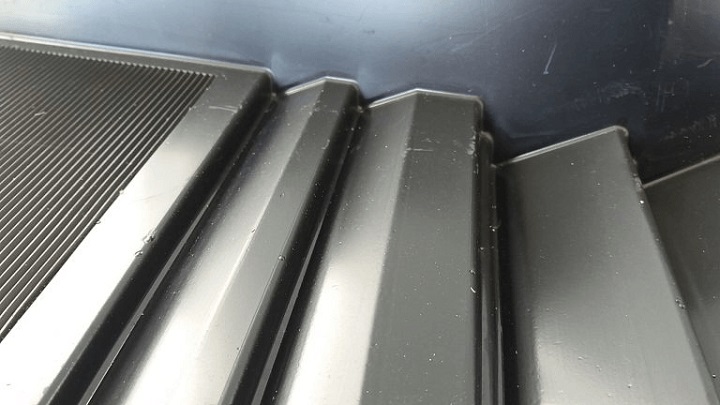

La section suivante, située dans la zone de forte accélération, présente des riffles dits “en marmite”. Ce terme géologique désigne les trous creusés par l’érosion dans la roche mère (le bedrock) des rivières. Ces cavités naturelles sont connues pour être d’excellents pièges à or.

La Caledonian reproduit artificiellement cette géométrie. Les riffles adoptent une forme creuse spécifique. L’eau s’y engouffre à haute vitesse, profitant de l’effet Venturi maximal à cet endroit. La dépression est intense. Le courant au-dessus des riffles est quasi rectiligne et laminaire.

C’est dans cette section stratégique que la majorité de la récupération s’opère. Environ 80 % de l’or capturé par la rampe se trouve immobilisé dans ces marmites artificielles. La force du courant plaque les sédiments lourds au fond des cavités, tandis que la pression de l’eau empêche leur remise en suspension.

La forme des marmites favorise la création de vortex stables. Ces tourbillons sont énergiques mais confinés. Ils nettoient activement le concentré en expulsant les sables noirs les plus légers, ne gardant que les matériaux les plus denses. L’efficacité de cette zone dépend grandement du bon réglage du débit d’eau.

Les riffles triangulaires capturent l’or fin en fin de course

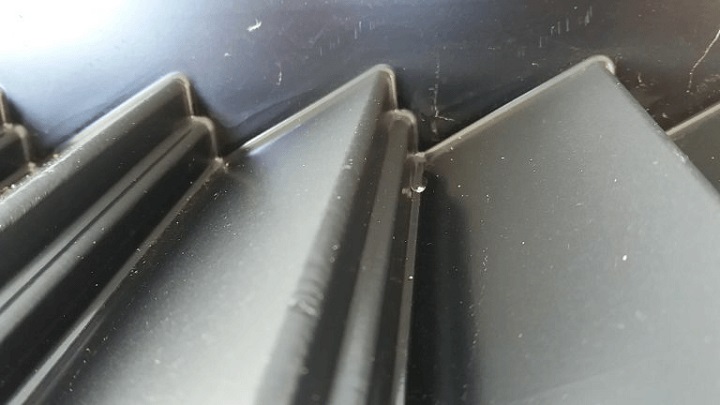

La dernière partie de la rampe s’élargit progressivement. Cet élargissement réduit l’effet de dépression Venturi, mais conserve l’énergie cinétique accumulée. Cette zone est équipée de riffles triangulaires excentrés vers l’arrière. Leur but est de capturer l’or fin et les particules plates appelées “ailes de mouche” qui auraient échappé aux marmites.

L’angle de ces riffles est plus prononcé, agissant comme un tremplin. Cela oblige le vortex à prendre de la hauteur. L’élargissement du canal permet au courant de ralentir légèrement, offrant une dernière chance de sédimentation aux particules fines.

L’arrière de ces riffles présente une structure en escalier. Contrairement à une paroi verticale lisse, cette forme sculpte le vortex. Elle l’étire vers l’arrière, lui donnant une forme allongée. Cette modification hydrodynamique améliore le brassage des graviers piégés.

L’observation de cette zone est captivante. On peut voir les particules lourdes vibrer derrière le riffle, piégées par le tourbillon allongé, tandis que les éléments légers virevoltent et sont expulsés. C’est la garantie que le sluice ne sature pas et continue de trier les matériaux même après plusieurs heures d’utilisation.

Voici un résumé des caractéristiques techniques de la rampe Caledonian :

Le positionnement de la rampe nécessite un calage minutieux

La légèreté de la Caledonian, bien que pratique pour le transport, impose une vigilance lors de la mise à l’eau. Une rampe de 800 grammes se laisse emporter par le courant bien plus facilement qu’un modèle en métal. Le choix de l’emplacement et la méthode de fixation conditionnent la réussite de la session.

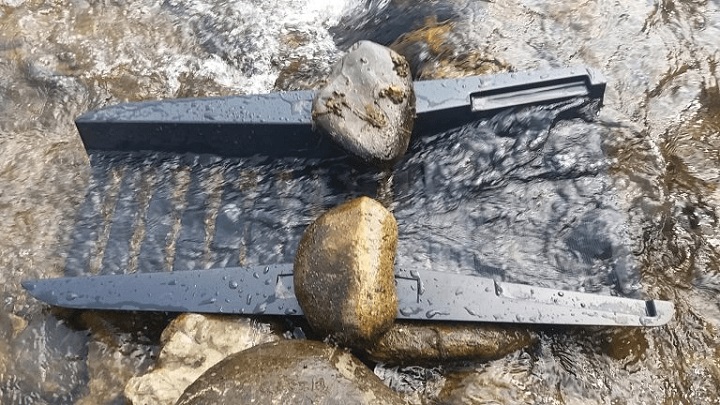

Il convient de fabriquer un lit de gros galets stable dans le courant. La rampe doit reposer à plat sur ce support. Les bords latéraux plats du sluice sont conçus pour recevoir des pierres de lestage. Ces poids maintiennent l’appareil plaqué au fond et l’empêchent de dériver.

L’alignement face au courant doit être parfait. Une rampe placée de biais perturbe l’hydraulique interne. Les vortex se déséquilibrent et des zones mortes apparaissent, favorisant l’encrassement ou la perte d’or. Le niveau latéral doit aussi être contrôlé : l’eau doit recouvrir la rampe de manière uniforme sur toute la largeur.

La hauteur d’eau idéale au-dessus des riffles se situe autour de 3 cm, soit environ l’épaisseur de deux doigts. Trop d’eau noie les vortex et lessive l’or. Pas assez d’eau empêche l’évacuation des stériles et sature les pièges.

Le contrôle visuel du flux valide le bon fonctionnement

L’orpailleur doit savoir lire l’eau pour optimiser le rendement de son matériel. Le débit ne doit être ni trop violent, ni trop anémique. Un courant excessif empêche l’or de se déposer. Un courant trop faible engorge les riffles avec des graviers ordinaires.

Une astuce simple permet de valider le débit. Il suffit de faire passer une petite poignée de graviers et d’observer la dernière riffle triangulaire. C’est l’endroit où la vitesse est la plus lente. Si les graviers “dansent” et vibrent derrière ce riffle, le débit est correct.

L’observation de la première riffle triangulaire, située dans la zone étroite, fournit une seconde indication. Le courant doit y être laminaire au sommet de l’obstacle. L’eau doit glisser sans faire de vaguelettes désordonnées ou d’éclaboussures chaotiques. Une eau lisse et rapide indique un effet Venturi fonctionnel.

Pour garantir une efficacité maximale, le tamisage préalable des matériaux est fortement conseillé. Un classement entre 0,6 et 0,8 mm (maille de 4 ou 6) permet d’alimenter la rampe avec un matériau calibré. Cela évite aux gros cailloux de perturber les flux ou de bloquer les pièges.

L’alimentation et le nettoyage suivent un protocole précis

La manière de déposer le gravier dans le sluice influe sur la qualité du lavage. Il ne faut jamais vider une pelle entière en un seul point sur le tapis en V. Cette masse soudaine “étouffe” le courant et crée un bouchon momentané qui peut faire perdre de l’or déjà piégé.

La bonne technique consiste à pulvériser ou saupoudrer les graviers sur toute la largeur du tapis d’entrée. Cela permet à l’eau de saisir chaque particule individuellement pour commencer le tri dès les premières secondes. La répartition homogène de la charge évite les surcharges locales.

Le cycle de nettoyage recommandé est de deux heures maximum. Au-delà, les pièges risquent la saturation, surtout si le sable noir est abondant. Avant de sortir la rampe, il faut la laisser travailler à vide dans le courant pendant deux ou trois minutes. Ce temps de repos permet d’évacuer les derniers stériles légers et de finir le tri du dernier chargement.

Pour récupérer le concentré :

• Sortir la rampe en la maintenant strictement horizontale.
• Placer l’arrière de la rampe à la verticale dans un seau ou une batée.
• Verser environ un litre d’eau sur la partie avant (le flare) pour rincer l’ensemble vers le bas.
• Terminer le travail au pan pour isoler l’or du sable noir.
